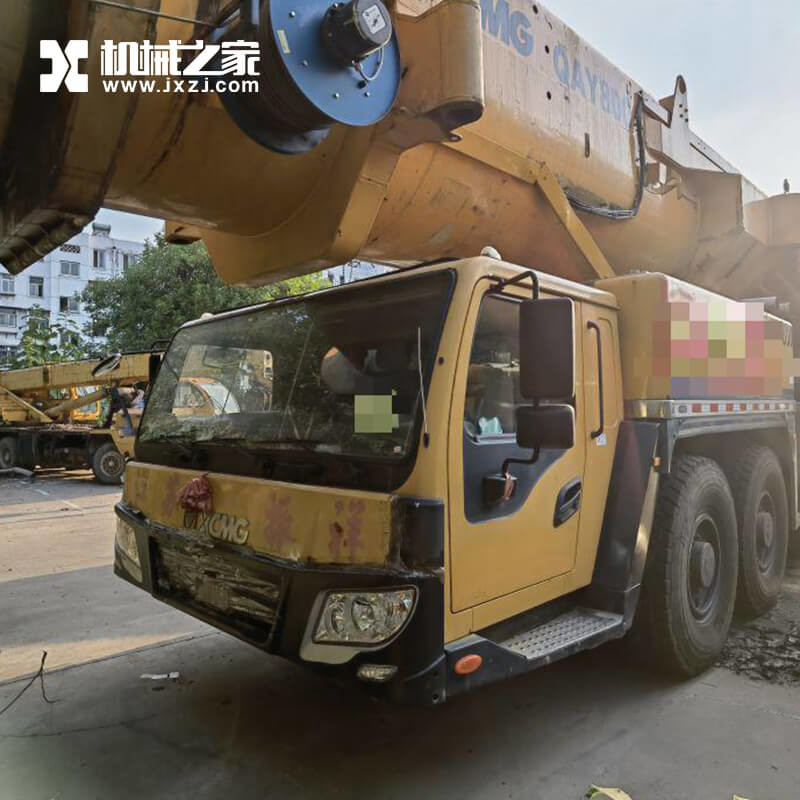

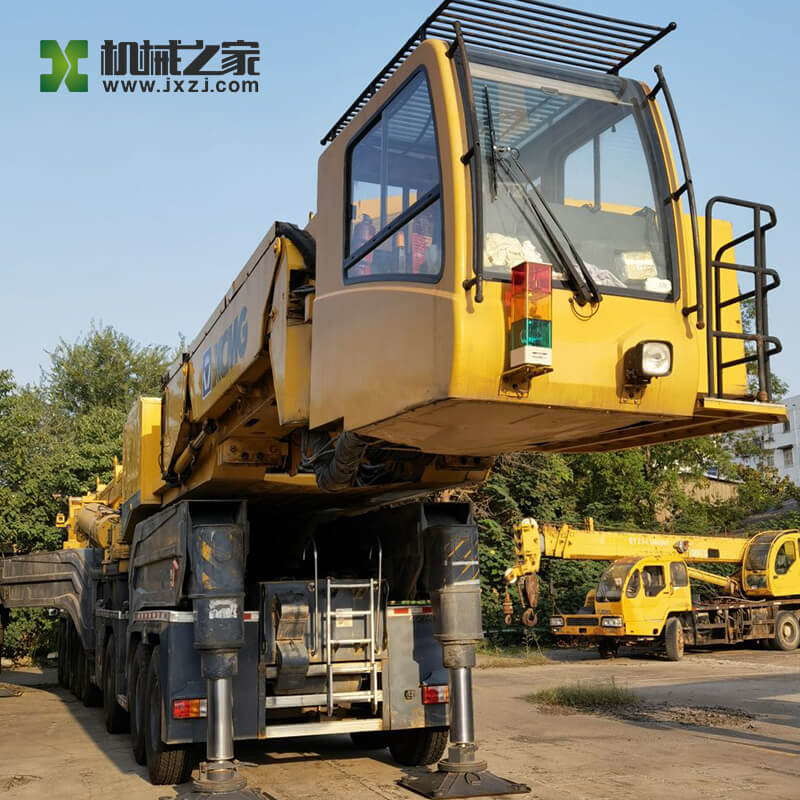

جرثقیل تمام زمینی دست دوم XCMG QAY800 جرثقیل متحرک 800 تنی

جرثقیل دست دوم XCMG تمام زمینی XCMG QAY800 تن

جزئیات تولید:

• جرثقیل های تمام زمینی XCMG QAY800 برای نصب و نگهداری نیروی باد 1.5-2 مگاوات، بالا بردن تجهیزات پتروشیمی و ساخت پل قرار دارند.
• کل وسیله نقلیه دارای شاسی ویژه تمام زمینی 8 محوره، درایو 4 محوری، ساختار برونگیر نوع X است.بوم اصلی هفت بخش U از نوع جعبه، طول بوم 16.8 متر ~ 84 متر است، طراحی سیستم بوم خرپایی جدید، بازوی ثابت: طول بوم 14.5 تا 56.5 متر، بازوی لوفی: استاندارد 21 متر تا 63 متر است.
• حالت عملکرد حالت کار دوگانه، مجهز به سوپرلیفت نوع Y با سرعت دوگانه، با فناوری های اصلی مانند جداسازی سریع خود، فرمان چند حالته، مدیریت جامع چند ترمز و غیره، برای اطمینان از عملکرد کارآمد و ایمن.
• انواع ترکیبات بوم، مناسب برای انواع شرایط کاری، مجهز به فناوری بوم شرایط کاری مضاعف و فناوری بوم نیروی باد ویژه، برای بالا بردن توان باد (2.0-2.5) مگاوات، سازگاری قوی، عملکرد عالی، عملیات ساده، نصب و راه اندازی و حمل و نقل راحت؛
• فناوری کنترل هوشمند صفحه نمایش بی سیم و لمسی، فناوری تشخیص خطای شرایط کامل کار، عملکردهای غنی، عملیات ایمن و راحت را بپذیرید.
• طراحی جدید بوم، براکت سوم جفت لوفینگ و طراحی قاب اتصال ایرفویل، ایمنی بوم بالا و پایداری بوم خوب است.
• خود جداسازی و مونتاژ بوم، فناوری وزنه آویزان از نوع طناب، مدلی از طراحی انسانی، جداسازی و مونتاژ راحت و کارآمد؛
• فناوری شاسی‌های آفرود سنگین چند محوره، مدیریت جامع سیستم ترمز، فرمان تمام چرخ، ترمز ایمن، قدرت قوی، عملکرد عالی رانندگی، توانایی بالا رفتن قوی‌تر و راندمان بالاتر انتقال سنگین.

پارامترهای محصول:

مورد	واحد	مولفه های
آیتم پارامترها		QAY800
ابعاد
طول کلی کل دستگاه	میلی متر	19420
عرض کلی کل دستگاه	میلی متر	3000
ارتفاع کلی کل دستگاه	میلی متر	4000
فاصله بین دو محور	میلی متر	1480+2100+1480+1480 +3910+3050+1480
فاصله تایر	میلی متر	2590
وزن ها
جرم کل در حالت رانندگی	کیلوگرم	93900
بار محور	کیلوگرم	12000×5+11300×3
پارامترهای دینامیک
مدل موتور (کابین عملیاتی)		OM460LA.E3A
قدرت نامی موتور	کیلووات/(r/min)	260/1800
گشتاور نامی موتور	Nm/(r/min)	1750/1300
مدل موتور (کابین رانندگی)		OM502LA.E3A/1
قدرت نامی موتور	کیلووات/(r/min)	OM502LA.E3A/1
گشتاور نامی موتور	Nm/(r/min)	2800/1300
پارامترهای سفر
مسافرت کردن
حداکثر سرعت	کیلومتر در ساعت	75
حداقلسرعت رانندگی پایدار	کیلومتر در ساعت	2.4
پیچ
حداقلقطر چرخش	متر	29
بوم سر حداقل.قطر چرخش	متر	-
حداکثردرجه بندی	％	40
حداقلترخیص کالا از گمرک زمینی	میلی متر	280
زاویه رویکرد	درجه	12
زاویه خروج	درجه	28
فاصله ترمز	متر	≤10
مصرف روغن در 100 کیلومتر	L	110
پارامترهای عملکرد اصلی
حداکثردرجه بندی	(5)	-
حداکثرظرفیت بلند کردن امتیاز	تی	800
حداقلدامنه رتبه بندی شده	متر	3
حداکثرلحظه بلند کردن رونق اولیه	kN·m	24000
شعاع چرخش دم گردان	میلی متر	10640

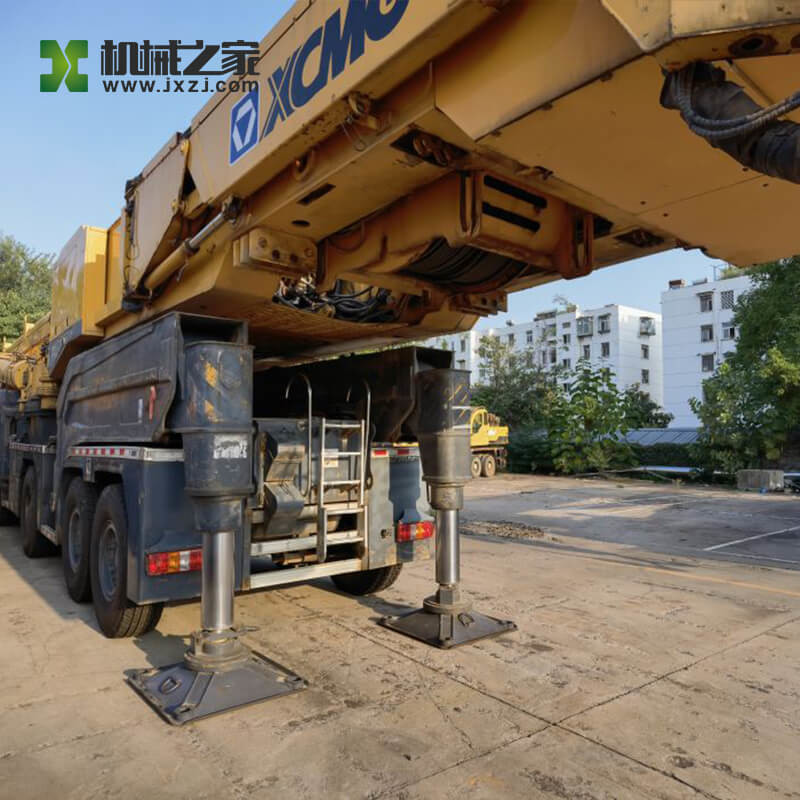

بیرون انداز
عمودی	متر	12.8 (10.7)
افقی	متر	13 (9.8)
حداکثرارتفاع بالابر
رونق اولیه	متر	18.4
طولانی ترین رونق اصلی	متر	85.8
طولانی ترین بوم اصلی + بازو	متر	105.3
طول بوم
رونق اولیه	متر	16.8
طولانی ترین رونق اصلی	متر	84
طولانی ترین بوم اصلی + بازو	متر	-
طولانی ترین بوم اصلی + بازو + پسوند	متر	63
سرعت کار
حداکثرسرعت دوران	r/min	0.6
سرعت بلند کردن
مکانیزم بالابر اصلی	(متر/دقیقه)	110 (خارجی ترین لایه کاری)
مکانیزم بالابر کمکی	(متر/دقیقه)	110 (خارجی ترین لایه کاری)
وینچ لوفینگ بازویی	(متر/دقیقه)	65 (طبقه چهارم)
زمان تمدید بوم
پسوند کامل	(ها)	1200
پس گیری کامل	(ها)	1100
زمان دامنه
بالابر بوم کامل	س	115
افت رونق کامل	س	-
بیرون کش قابل جمع شدن
افقی
در همان زمان قرار دهید	س	35
در همان زمان دریافت کنید	س	35
عمودی
در همان زمان قرار دهید	س	75
در همان زمان دریافت کنید	س	75
